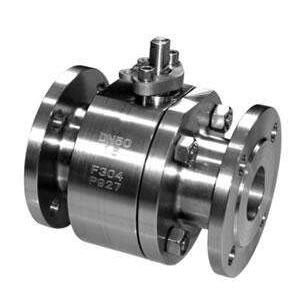

鍛鋼浮動球閥主要結構的設計特點

　　鍛鋼浮動球閥體積小，重量輕，結構簡單，球體具有自由浮動功能，能較好的保證密封；球閥是用帶有圓形通孔的球體作為啟閉件，在閥桿驅動下球體圍繞閥桿中心作0~90度旋轉，完成啟閉功能；具有結構緊湊開關迅速的特點，轉動90度，即可關閉閥門，切斷管路介質；球體通道直徑與管路直徑相同，流阻小，流通能力大；閥桿為下裝式，杜絕了閥桿穿出的事故發生，保證了使用安全。
　　鍛鋼浮動球閥主要結構的設計特點：
　　1，加長閥桿的設計
　　浮動球閥的閥桿均采用加長閥桿結構的設計。加長閥桿結構的設計主要是為了使閥門填料函結構遠離低溫區，保證填料函和壓套在正常的溫度下使用，以防溫度太低，操作人員凍傷，同時也防止填料的密封性能降低，延長填料的使用壽命。
　　2，滴水板的設計
　　在加長閥桿結構上采用了滴水板設計，可以避免冷凝水氣化流入隔熱區域，同時能更有效地保證填料函的工作環境，從而避免了很多不良影響。
　　3，防火設計
　　由于球閥一般均應用在易燃易爆的介質上，防火設計很重要。在閥體和閥蓋連接部位采用唇形密封圈和纏繞墊片的雙道密封結構，在填料函部位采用唇形密封圈和石墨填料的雙道密封結構。當發生火災時，唇形密封圈熔化失效，纏繞墊片和石墨填料起主要密封作用。
　　4，防靜電設計
　　通過防靜電彈簧和鋼球的有效作用，使球、閥桿、閥體之間相互接觸，形成導通的電路，可將閥門在開啟和關閉時產生的電荷轉移出來，從而避免管路系統的靜電累積，增加系統的安全性。閥桿和球以及閥體之間的電阻應用不超過12V的直流電源來測量，測量應該在壓力試驗前的干燥閥門上進行，電阻不能超過10歐姆。
