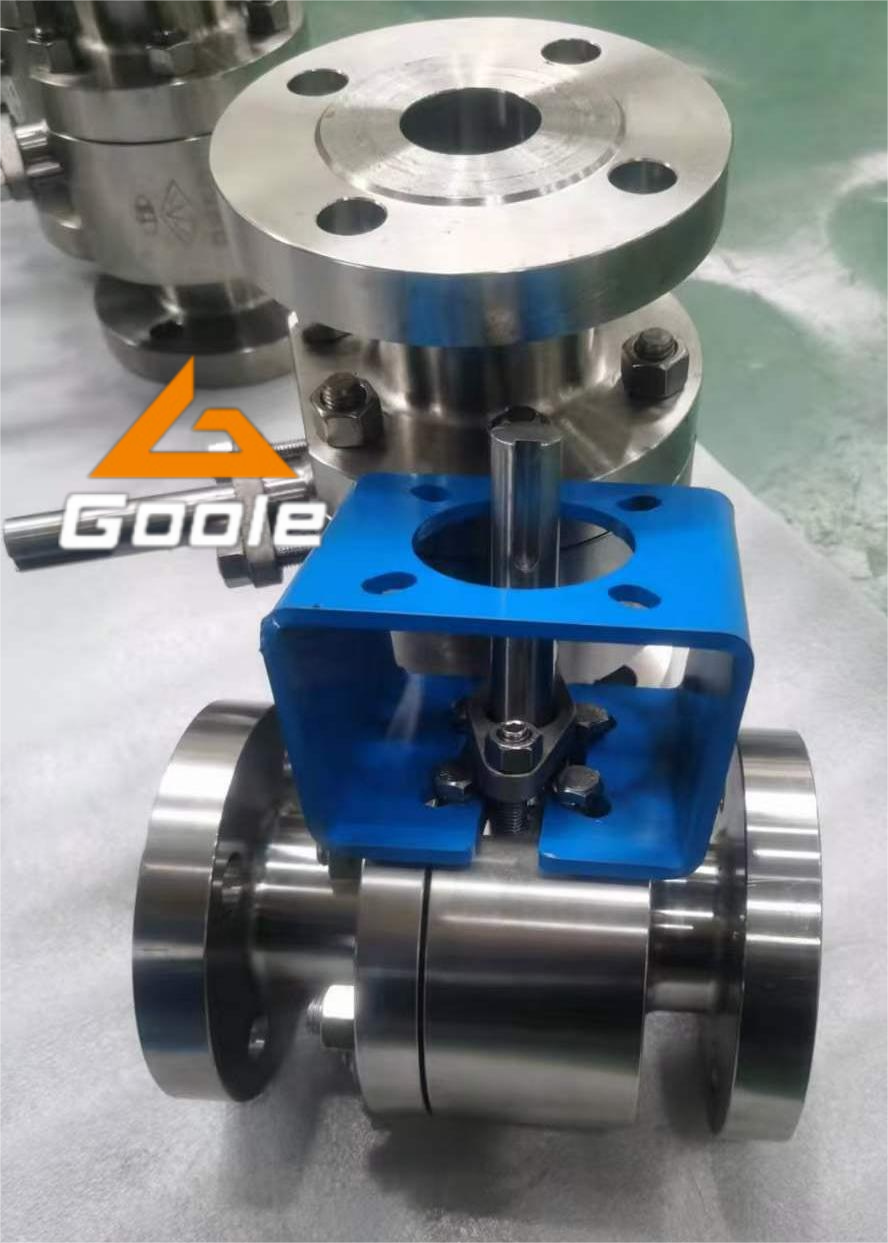

簡要描述：金屬硬密封球閥Q41H采用了彈性加載結構，能有效的解決防密封表面粘帶和高溫卡阻的現象，在正常關閉情況下確保了球體密封面與閥座密封之間的接觸，在高溫工況下，能有效補償內件受熱膨脹，避免因高濁而導致的卡阻，適合于中小口徑高溫使用場合。
適用范圍： 石油、凈化天然氣、酸性天然氣、煤氣、水及煤漿口徑：DN25聯系方式：13777710744壓力：PN40更新時間：2024-10-28材質：金屬硬密封球閥相關文章
Related Articles詳細介紹
金屬硬密封浮動球閥采用了彈性加載結構，能有效的解決防密封表面粘帶和高溫卡阻的現象，在正常關閉情況下確保了球體密封面與閥座密封之間的接觸，在高溫工況下，能有效補償內件受熱膨脹，避免因高濁而導致的卡阻，適合于中小口徑高溫使用場合。球體表面采用特殊表面硬化處理，閥座整體用特種硬質材料或局部堆焊硬質材料，確保密封圈之間有合適的硬度差，因此適合固體顆粒和磨料介質。由于密封填料方面采用柔性石墨，金屬纏繞式墊片，能用于高溫、高壓工況，并具有耐火燒功能。
金屬硬密封球閥的特點
1、本身具有防火防靜電功能。
2、手柄與閥桿采用扁方型連接。也可根據需要加鎖定結構，防止誤操作。
3、采用下裝式閥桿、設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。
4、閥座采用圓柱形彈簧加截的金屬硬密封結構，能適應于較高溫度及各種粉塵與固體顆粒介質。
金屬硬密封浮動球閥的球體與閥座采用金屬對金屬的密封方式，為了確保閥門在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速?lài)娡?、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座表面硬度一般可達到HRC60以上，高可達HRC74以上。密封面材料耐溫可達540℃,高可達980℃。材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。金屬 硬密封球閥能夠適用于絕大多數的苛刻工況條件。
零件參數
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18NT |
CF8(316) |
CF3M(316L) |
|||
|
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
OCr18Ni9 |
00Cr19Ni11 |
1Cr18Ni |
|
00Cr17Ni |
||||
|
密封圈 |
特種硬化材料 |
||||||||||
|
填料、墊圈 |
柔性石墨環 柔性石墨纏繞墊 |
||||||||||
|
適用工況 |
適用介質 |
高溫的或含有顆粒等介質 |
|||||||||
|
適用溫度 |
|
||||||||||
|
應用規范 |
設計制造按 |
|
|||||||||
|
法蘭遲寸按 |
|
||||||||||
|
結構長度按 |
|
||||||||||
|
檢驗試驗按 |
|
||||||||||
