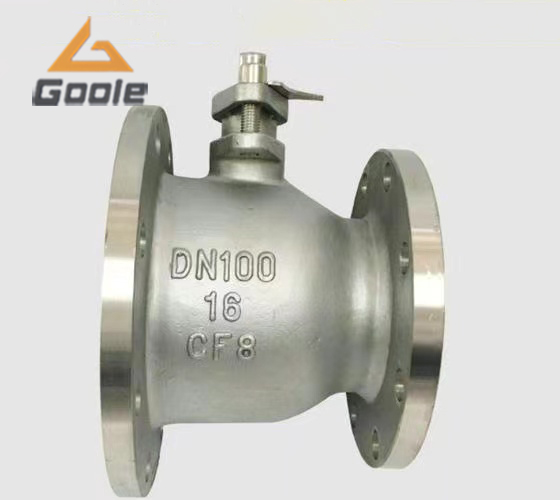

氣動放料球閥Q641F是一款結合了氣動執行器與球閥的閥門產品，具有廣泛的應用場景和優異的性能特點。以下是對Q641F氣動放料球閥變徑的詳細介紹：
一、產品概述
中文名：Q641F氣動放料球閥
外文名：Pneumatic discharge ball valve
類型：氣動執行器與球閥的組合
主要用途：用于截斷或接通管路中的介質，亦可用于流體的調節與控制
二、工作原理
Q641F氣動放料球閥通過氣動執行器驅動球體旋轉90度來實現閥門的開啟和關閉。球體上有一個圓形通孔，當球體旋轉到與管道軸線垂直時，通孔被截斷，介質無法流通，閥門關閉；反之，當球體旋轉到與管道軸線平行時，通孔與管道連通，介質可以順暢流通，閥門開啟。
三、性能特點
流體阻力小：Q641F氣動放料球閥的流體阻力是所有閥類中流體阻力最小的一種，即使是變徑球閥，其流體阻力也相當小。
2.結構簡單、體積小、重量輕：該閥門結構設計緊湊，便于安裝和維護。
密封性能好：采用聚四氟乙烯等彈性材料制成的密封圈，密封可靠，且密封能力隨著介質壓力的增高而增大。
操作方便：氣動執行器操作簡便，開關迅速，便于遠距離控制。
維修方便：閥門結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
適用范圍廣：通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
四、技術參數
公稱通徑：根據具體型號和變徑需求，通徑范圍廣泛，如DN15-DN400等。
公稱壓力：常見的公稱壓力等級包括1.6MPa、4.0MPa、6.4MPa等，具體根據使用場景和需求選擇。
適用介質：水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等多種介質。
介質溫度：根據閥門材質和密封材料的不同，介質溫度范圍也有所不同，如-40℃～350℃等。
球體材質：常見材質包括A105、F304、F316、WCB等不銹鋼和合金鋼材質。
閥座材料：聚四氟乙烯(PTFE)、特制PPL等，根據介質溫度和壓力選擇。
五、應用場景
Q641F氣動放料球閥廣泛應用于石油、化工、發電、造紙、冶金、食品等行業的工藝流程中，用于控制各種介質的流量和壓力，保證生產過程的穩定性和安全性。特別是在需要頻繁啟閉和調節流量的場合，該閥門更是發揮著不可替代的作用。
六、注意事項
在安裝前，請確保管道內部清潔無雜質，以免損壞閥門密封面。
安裝時，請注意閥門的流向和介質特性，確保閥門正常工作。
定期檢查和維護閥門，保持其良好的工作狀態和密封性能。
在操作過程中，避免超過閥門的額定壓力和溫度范圍，以免損壞閥門。
綜上所述，Q641F氣動放料球閥是一款性能優異、應用廣泛的閥門產品，在工業自動化控制領域發揮著重要作用。
