碳鋼氣動球閥 Q641F - 16C 碳鋼鑄鋼法蘭球閥介紹
基本信息

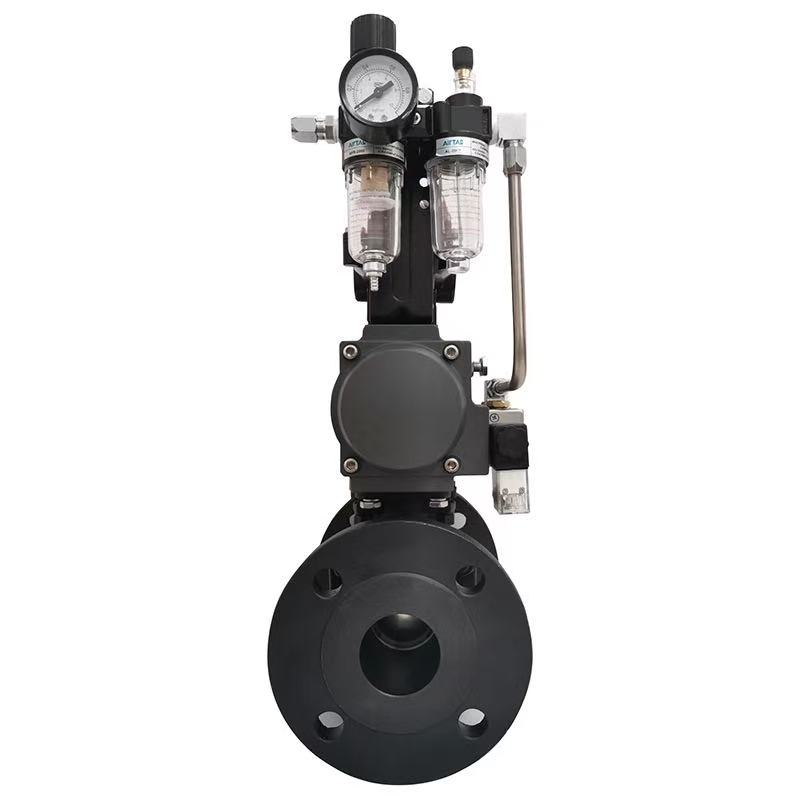

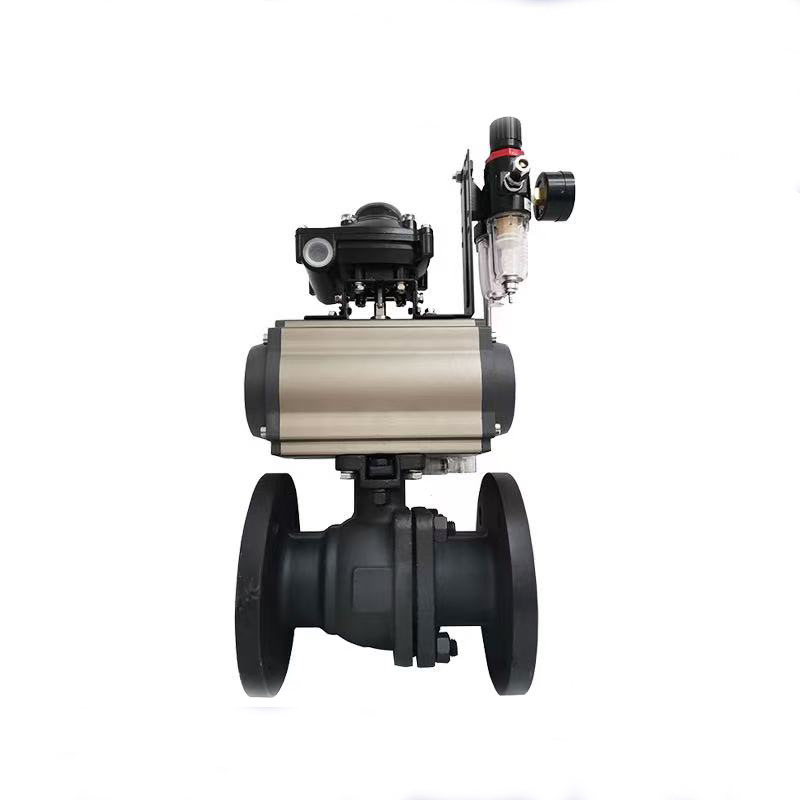

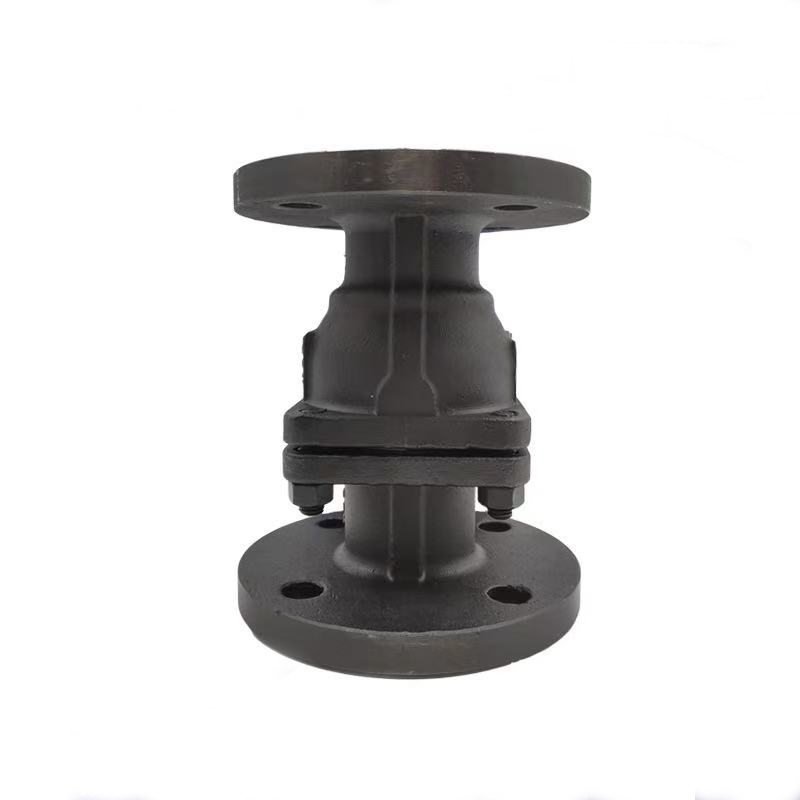

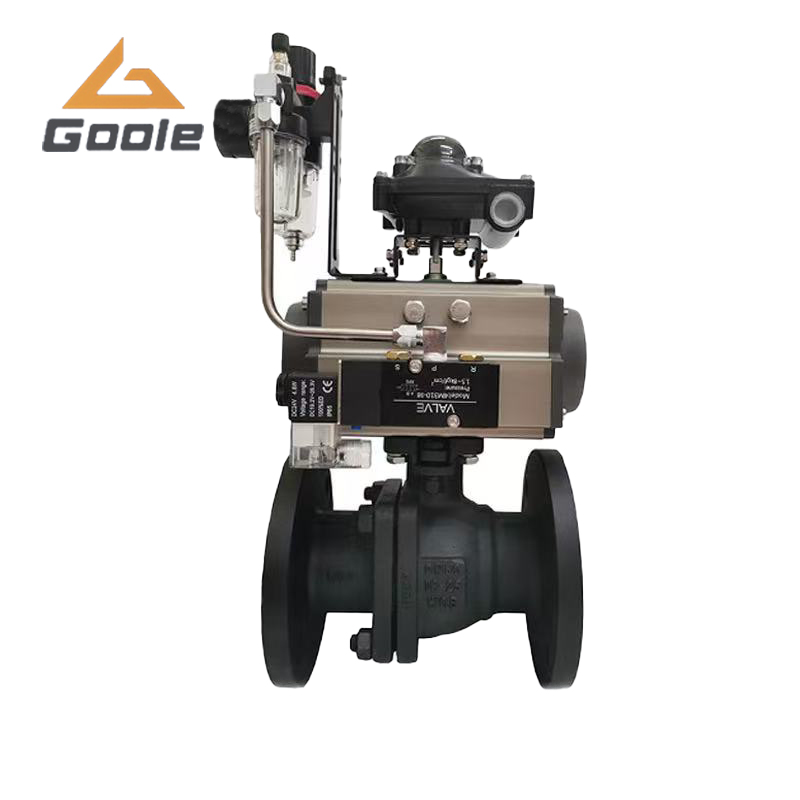

碳鋼氣動球閥 Q641F - 16C 屬于氣動類閥，采用精密鑄造，由執行器和球閥兩部分組成，其驅動方式為氣動，適用于 PN1.0MPa - PN10.0MPa 的各種管路上，可用于截斷或接通管路中的介質，也可用于流體的調節與控制。
工作原理
該球閥具有旋轉 90 度的動作，球有圓形通孔通過軸線。當球旋轉 90 度時，在進、出口處全部呈現球面，從而截斷流動；反之則呈現通孔，使介質通過。
產品優點
流體特性方面
- 阻力小：是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。全通徑的該球閥球體內腔為介質提供了阻力很小、直通的流道。
- 流通力大：采用浮動直通式結構，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失地流過。
操作性能方面
- 操作靈活：止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。且閥桿只作旋轉運動而不做升降運動，操作較為便捷。
- 開關迅速：整體結構緊湊，開關迅速，能夠快速實現介質的截斷或接通。
密封性能方面
- 閥座密封好：采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增加而增大。利用四面閥座材料聚四氟乙烯彈性變形可實現無泄漏密封。
- 閥桿密封可靠：由于閥桿只作旋轉運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增加而增大。雙層閥桿填料及兩片碟形彈片裝置，使閥桿泄漏符合德國 TUV TA - LUFT 的測試要求。
-
安全性能方面
- 閥桿防噴出：下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
- 防火結構：閥座采用獨特結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座與球體吻合密封，從而阻止火勢蔓延和介質外流（防火結構設計符合 API607，JB/T6899 和 BS755） 。
- 自動泄壓：當滯留在閥門中腔的介質由于管道系統壓力或介質溫度等因素引起變化，出現中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門的安全。
- 防靜電：當操作閥門時，為防止球體和聚四氟乙烯等非金屬材料閥座之間摩擦產生靜電電荷并聚積在球體上，特在閥門上設置防靜電裝置，把產生的靜電導出。
