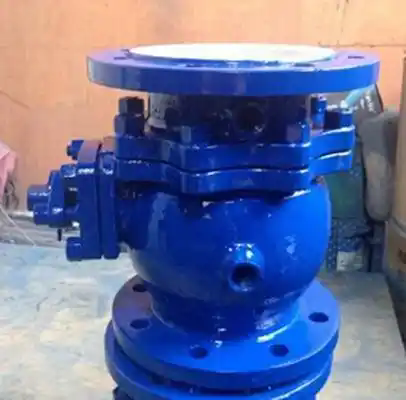

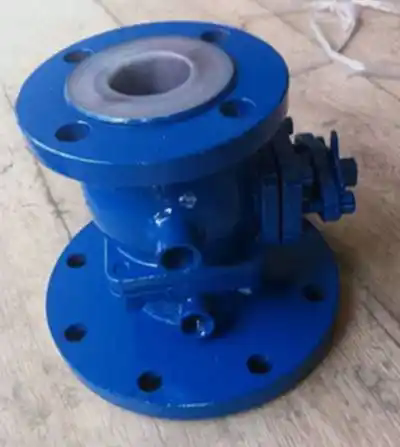

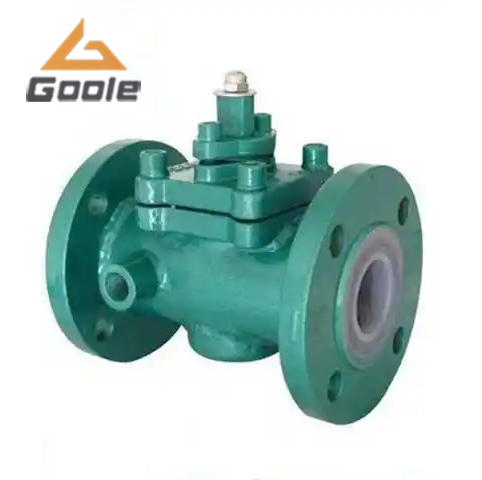

BQ41F46手動保溫襯氟球閥介紹
基本信息
BQ41F46手動保溫襯氟球閥是一種工業閥門，屬于襯氟球閥類別，適用于各種輕重工業及樓宇管道，在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業、城建等領域廣泛應用。該球閥的驅動方式為手動，連接形式通常為法蘭，結構形式為固定式，適用介質包括水等，工作溫度范圍一般在常溫 -29～120℃，3C 閥門類別為工業，規格型號為 BQ41F46，常見型號還有 Q41F46 - 10、Q41F46 - 16、Q41F46 - 10C、Q41F46 - 16C 等，公稱通徑為 DN15～DN400，壓力范圍是 PN10 - PN16，閥體材質有鑄鋼、不銹鋼等。
結構特點
- 襯里工藝：內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙?。‵46），也有采用 FEP 襯里層的，具有極高的化學穩定性，能適用除“熔融堿金屬和元素氟”以外的其它任何強腐蝕性質的介質。
- 球體結構：采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，便于管路系統的通球掃線和管路維護。
- 閥桿設計：啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。
- 結構緊湊：結構緊湊合理，閥體內腔空間最小，減小了介質滯留。特殊的模壓工藝使密封面致密度良好，加之人字環形 PTFE 填料組合，使閥門達到零泄漏。
- 多片式結構：兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。
-
性能優勢
- 流體阻力小：全通徑的球閥基本沒有流阻3。
- 操作方便：開閉迅速，從全開到全關只要旋轉 90°，便于遠距離的控制。
- 維修便捷：球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
- 密封可靠：有兩個密封面，密封面材料廣泛使用各種塑料，密封性好，能實現完全密封，在真空系統中也已廣泛使用。在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
- 適用范圍廣：通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
- 保溫性能：采用了蒸汽等加熱介質夾套保溫，即使外界溫度降到了零度以下，本閥仍能靈活操作，保證輸油管道或易結晶流體能啟閉自如，流路暢通，是重油、粘度食品、瀝青等介質的理想控制閥門。
-
工作原理
球閥具有旋轉 90 度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉 90 度的操作和很小的轉動力矩就能關閉嚴密。適宜做開關、切斷閥使用，近來也有設計成具有節流和控制流量功能的。
